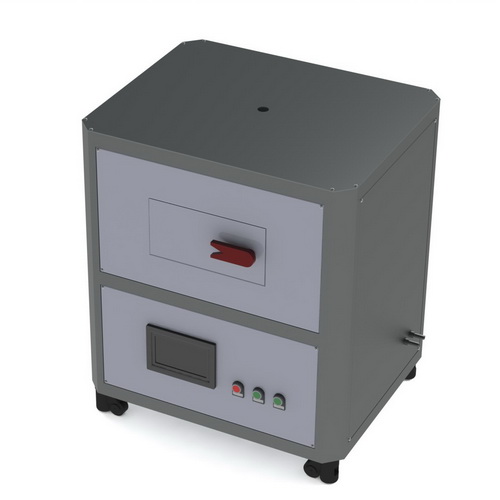

高温防护热板法导热仪
一、简介
|
依阳公司推出的具有温度传感器可校准功能的防护热板法导热系数测定仪，操作人员可以自行定期对导热系数测定仪内的温度传感器进行计量校准，彻底解决了护热板法热导仪的计量溯源性问题。
依阳公司出品的防护热板法导热系数测定仪主要用于高精度的测量低导热材料的导热系数和热阻，特别是用于热流传感器的校准，为热流计的可溯源性提供技术保障。
防护热板法导热系数测定仪采用了独特的温差探测技术，比热电偶型温差热电堆灵敏度更高，更能有效保证护热效果的实现和高精度导热系数测量。 防护热板法导热系数测定仪采用的是单试样结构，操作简便。同时配备了专门用于热流计的附件和引线接口，基本山更可以满足大多数热流计的准确校准。 |
|
依阳公司出品的防护热板法导热系数测定仪完全依据ISO 8302、ASTM C177和GB 10294标准测试方法制造和考核，整个测试设备更规范和更准确，可以作为热导率测试的标准仪器来使用，并可用于对其他方法导热系数测试设备进行校准。
二、技术指标
（1）导热系数范围：2W/mK 以下。
（2）测量不确定度：≤±2%。
（3）热面温度范围：室温~200℃。
（4）试样尺寸：边长300mm正方形，厚度10mm~40mm。
（5）热流计校准试验标准：ASTM C1130。
（6）最大被校热流计尺寸：边长125mm正方形，厚度40mm，可校准薄膜热流计。
（7）引线通道：24（可连接热流计、热电偶、热电阻、加热电源和电压）
三、特点
1. 采用单试样方式，即测试时只需要一块平板状试样，而不是双试样方式。由此可以在简化试样制作和试样安装过程的同时，更好的适应了工程非均质材料的导热系数测试以及热流计校准的需要。
2. 坚持按照标准测试方法的要求执行，而不是像很多其他公司防护热板法热导仪那样简单的采用电阻式温度传感器来探测温差，还是采用温差探测和放大技术来实现量热计的绝热环境，尽管制作工艺复杂，但测量精度和可靠性更能得到保障。
3. 依阳公司出品的护热板法导热系数测定仪，也可以作为一台独立完整的热流计法校准装置来使用。突出的特点是配置了多通道引线接口和相应的数据采集通道，这些引线接口既可以用来连接测温热电偶和热电阻，也可以用来连接多个被校热流计输出引线，由此既能满足全过程的热流计校准，同时也可以进行测量装置中温度传感器的在线校准，由此彻底解决了护热板法导热系数测定仪中的温度传感器无法校准的难题，保证了整个测试设备的计量溯源性。
4. 依阳公司出品的防护热板法导热系数测定仪整体外观简洁，全部操作和测量过程显示都可以在触摸屏上完成，也可以采用计算机进行完成。
四、标准测试方法
（1）GB/T 10294-2008 绝热材料稳态热阻及有关特性的测定 防护热板法
（2）ASTM C1130-07 Standard Practice for Calibrating Thin Heat Flux Transducers
